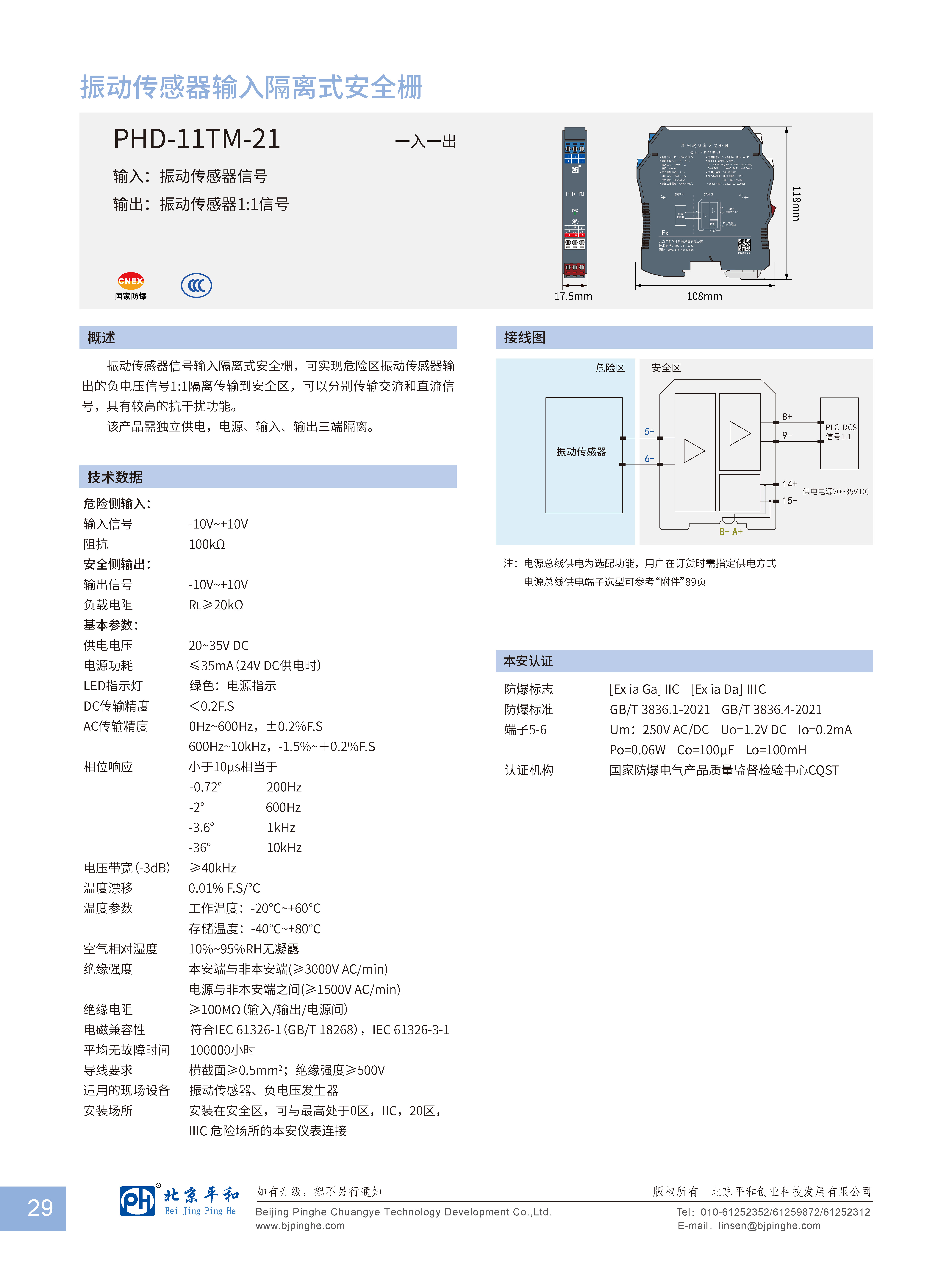

振動傳感器輸入隔離式安全柵
PHD-11TM-21 一入一出
輸入：振動傳感器信號
輸出：振動傳感器1：1信號
概述
振動傳感器信號輸入隔離式安全柵，可實現危險區振動傳感器輸出的負電壓信號1：1隔離傳輸到安全區，可以分別傳輸交流和直流信號，具有較高的抗干擾功能。
振動傳感器信號輸入隔離式安全柵，可實現危險區振動傳感器輸出的負電壓信號1：1隔離傳輸到安全區，可以分別傳輸交流和直流信號，具有較高的抗干擾功能。
該產品需獨立供電，電源、輸入、輸出三端隔離。
| 輸入信號 |
-10V~+10
|
|---|---|
| 阻抗 |
100kΩ
|
| 輸出信號 |
-10V~+10V
|
| 負載電阻 |
RL>20kΩ
|
| 供電電壓 |
20~35V DC
|
| 電源功耗 |
<35mA(24VDC供電時）
|
| LED指示燈 |
綠色：電源指示
|
| DC傳輸精度 |
<0.2F.S
|
| AC傳輸精度 |
0Hz~600Hz，士0.2%F.S
600Hz~10kHz，-1.5%~+0.2%F.S
|
| 相位響應 |
小于10μs相當于
-0.72° 200Hz
-2° 600Hz
-3.6° 1kHz
-36 10kHz
|
| 電壓帶寬（-3dB） |
≥40kHz
|
| 溫度漂移 | 0.01% F.S/°C |
| 溫度參數 |
工作溫度：-20°C~+60°C
存儲溫度：-40°C~+80°C
|
| 空氣相對濕度 |
10%~95%RH無凝露
|
| 絕緣強度 |
本安端與非本安端(>3000VAC/min)
電源與非本安端之間(>1500VAC/min)
|
| 絕緣電阻 | ≥100MΩ（輸入/輸出/電源間） |
| 電磁兼容性 | 符合IEC 61326-1(GB/T 18268)，IEC 61326-3-1 |
| 平均無故障時間 | 100000小時 |
| 導線要求 | 橫截面≥0.5mm²；絕緣強度≥500V |
| 適用的現場設備 | 振動傳感器、負電壓發生器 |
| 安裝場所 |
安裝在安全區，可與最高處于0區，IIC，20區，
IIIC危險場所的本安儀表連接
|
